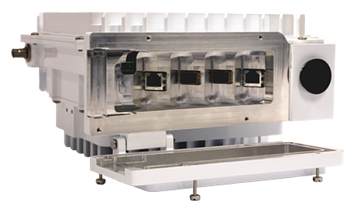

Harmony E band
Harmony E band Производитель: DragonWave

E band


Большой интерес представляют РРЛ Harmony e band производства DragonWave (Канада) для работы в е диапазоне, в котором одна несущая частота выбирается в области частот 71 76 ГГц, а другая в 81 86 ГГц.


Е диапазон


Одно из достоинств миллиметрового диапазона 71 76 ГГц и 81 86 ГГц (называемого e диапазоном или e band) состоит в том, что в большинстве стран (в том числе и в РФ в соответствии с решением ГКРЧ от 15.07.10г.) не требуется получение специальных лицензий/разрешений на использование частот, разрешенный уведомительный характер регистрации позволяет оперативно и в кратчайшие сроки произвести построение рабочих сетей радиосвязи.


СВЧ диапазон


Большая ширина каналов 250МГц/500 МГц позволяет пропустить и гораздо больший объем данных по сравнению с ограниченной максимальной шириной полосы 28/56 МГц в СВЧ диапазонах на частотах 6-38 ГГц (следует отметить, что при реализации сложных схем модуляции пропускная способность в дуплексном режиме может достичь 10 Гбит/с при ширине канала 500 Мгц), затухание же в атмосфере примерно равно 1,5дБ/км, что примерно соответствует затуханию в СВЧ диапазонах 6-38ГГц. Однако при этом также следует отметить, что затухание в указанном е диапазоне сильно возрастает в случае наличия осадков (дождь/снег) из-за рассеивания радиоволн на их частицах, которые по размеру сопоставимы с длинной волны радиосигнала 3-5мм. Так, например, при сильном дожде 25мм/ч затухание будет составлять примерно 10 дб/км, а при ливневом дожде 50мм/ч может достигнуть и 30дб/км. На функционирование систем радиосвязи в данном диапазоне 71 76 ГГц и 81 86 ГГц практически не влияет туман и наличие в атмосфере других мелких частиц таких, например, как пыль и песок, так как их размеры существенно меньше 3мм. и они остаются «невидимы» для беспроводных систем связи е диапазона. В связи с высоким затуханием радиосигнала при наличии осадков важна не только общая высокая энергетика системы приема-передачи РРЛ, но и наличие в РРЛ возможности использования как механизма адаптивного кодирования и модуляции (для предотвращения ситуации, когда обусловленное погодными условиями помехи и замирание приводят к разрыву связи), так и автоматического управления мощностью передачи (чтобы уровень принимаемого сигнала оставался выше определенного порогового значения, заданного пользователем). Помимо этого важны также и дополнительные возможности, позволяющие, например, уменьшать пропускную способность до некоторого порогового значения, например, в 100-200 Мбит/с при наличии критических уровней осадков для увеличения усиления системы, а также наличие возможности мониторинга и удаленного управления РРЛ. Необходимо отметить, что свойственное е диапазону сильное затухание на осадках, а также технические требования решения ГКРЧ от 15.07.10г. делают обязательным применение антенн с шириной диаграммы направленности в вертикальной и горизонтальной плоскости - менее 1 градуса, что практически нивелирует проблему интерференции от разных источников сигнала, и таким образом существенно облегчает и планирование и практическое использование РРЛ в е диапазоне прежде всего в промышленных центрах и крупных городах. Все эти вышеуказанные функции и возможности реализованы в радиорелейных станциях нового поколения Harmony e band предназначенных для оперативной организации высокоскоростных (1-2,5 Гбит/с full duplex) радиоканалов IP-передачи данных на расстояния до 6км (2,5 Гбит/с до 1,5км, 1Гбит/с до 5-6км) с надежным коэффициентом доступности радиоканала не менее 99,995%. При этом значения времен задержки в режиме CPRI 4-6мкс сравнимо с передачей по оптоволокну. Данные станции представляют интерес не только как альтернатива волоконно-оптическим линиям связи ВОЛС при необходимости быстрого развертывания и построения сети (в том числе и в местах - не доступных для прокладки оптического кабеля), но и представляют интерес как качественное и недорогое решение (цена радиорелейных станций в полосе e band существенно ниже, чем в СВЧ диапазоне) для операторов мобильной связи для построения высокоскоростных сетей 4G/LTE, провайдеров интернет услуг, ведомственных, корпоративных и локальных сетей связи, а также персональных каналов РРЛ.
